上一篇說明了HiPKI Local Server 的數位簽章 API 原理，接著就可以操作 http://127.0.0.1:61161/sign。

/sign 的 Request#

HiPKI Local Server 提供了數位簽章 API，讓網頁可以呼叫 API 來使用，先說明一下 API 的 Request 如下：

1
POST http://127.0.0.1:61161/sign
2
Content-Type: text/plain
3

4
tbsPackage={"tbs":"TBS","pin":"000000","hashAlgorithm":"SHA256",
5
"signatureType":"PKCS1","slotDescription":"My Reader"}

必填欄位：

tbs (To be signed) 必填
原文，要被簽章的文字
▶ 備註：當 signatureType**=**RAW，tbs 放「DER 編碼的 Hash」的 Base64，下一篇會介紹
pin 必填
卡片 PIN 碼

選填欄位：

signatureType 選填
簽章標準
▶ 選項：PKCS1、PKCS7、RAW
▶ 預設：PKCS7
▶ 備註：RAW 採用 PKCS1
tbsEncoding 選填
tbs 欄位的編碼
▶ 選項：none、base64
▶ 預設：none
▶ 備註：RAW 固定為 base64 無法修改
hashAlgorithm 選填 Hash 演算法
▶ 選項：MD4、MD5、SHA1、SHA224、SHA256、SHA384、SHA512、SHA3–224、SHA3–256、SHA3–384、SHA3–512、RIPEMD (RIPEMD160)
▶ 預設：SHA256
▶ 備註：RAW 的 Hash 演算法依 tbs (DER 編碼的 Hash)決定，無須填此欄位
slotDescription 選填
讀卡機名稱
▶ 預設：第一個讀卡機
▶ 備註：/pkcs11info、/p11Image.bmp 有相同欄位
keyidb64 選填
憑證 ID 的 Base64
▶ 預設：U0lHTg== (SIGN，簽章憑證)
▶ 選項：U0lHTg== (SIGN，簽章憑證)、S0VZWA== (KEYX，加密憑證)
checkValidity 選填 簽章前，檢查使用者系統時間是否在憑證有效期間內
▶ 選項：true、false
▶ 預設：true
func 選填
功能
▶ 備註：popupForm 用的欄位，簽章用 MakeSignature

PKCS7 專用欄位：

nonce (Number once) 選填 一次性數字，增加簽章的隨機性
▶ 預設：空字串
withCardSN 選填
簽章值是否要包含卡號
▶ 選項：“true”、“false”
▶ 預設：“false”
withSigningTime 選填
簽章值是否要包含簽章時間
▶ 選項：“true”、“false”
▶ 預設：“true”

另外開頭的tbsPackage=並沒有意義，可省略，但官方範例皆有，可能是為了兼容舊版本 HiPKI Local Server。

/sign 的 Response#

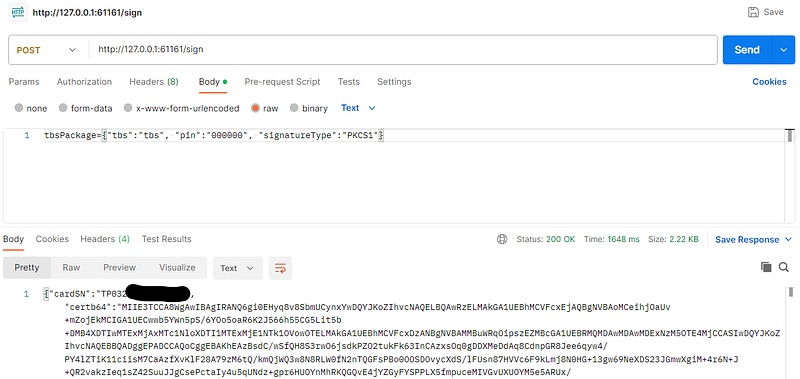

當簽章成功的時候，會回傳以下資訊。

1
HTTP 200 OK
2
Content-Type: text/plain; charset=utf-8
3

4
---
5
{"cardSN":"TP03200300000000","certb64":"XXX","func":"sign",
6
"last_error":0,"ret_code":0,"signature":"XXX","version":"2.5.5"}

欄位說明：

cardSN：自然人憑證卡號
certb64：簽章用的公鑰，為 Base64 格式，與 /pkcs11info 中簽章用的公鑰相同
signature：簽章後的簽章值，為 Base64 格式
func：功能，固定回傳 sign，代表操作為簽章
last_error：固定回傳 0
ret_code：簽章成功會回傳 0
version：可能是程式的版號

我們可以透過公鑰（certb64）為簽章後的簽章值（signature）進行解密，如果與原文（tbs）相同，代表驗簽通過。

常見的錯誤#

當 Request 資料有誤，可能產生以下錯誤訊息。

未填 tbs 或 pin

1
POST http://127.0.0.1:61161/sign
2
Content-Type: text/plain
3

4
tbsPackage={"tbs":"TBS"}
5

6
---
7
HTTP 400 Bad Request
8
Content-Type: text/plain
9

10
require tbs and pin

pin 錯誤

1
POST http://127.0.0.1:61161/sign
2
Content-Type: text/plain
3

4
tbsPackage={"tbs":"TBS", "pin":"123456"}
5

6
---
7
HTTP 200 OK
8
Content-Type: text/plain; charset=utf-8
9

10
{"func":"sign","last_error":-2147483646,"ret_code":1980760070,
11
"version":"2.5.5","message":"IC卡登入失敗","message2":"PIN碼錯誤，剩餘兩次機會"}

hashAlgorithm、signatureType 內容錯誤

1
POST http://127.0.0.1:61161/sign
2
Content-Type: text/plain
3

4
tbsPackage={"tbs":"TBS", "pin":"123456", "hashAlgorithm":"SHA1234"}
5

6
---
7
HTTP 200 OK
8
Content-Type: text/plain; charset=utf-8
9

10
{"func":"sign","last_error":0,"ret_code":1979711500,
11
"version":"2.5.5","message":"參數錯誤"}

TBS Base64 解碼錯誤

1
POST http://127.0.0.1:61161/sign
2
Content-Type: text/plain
3

4
tbsPackage={"tbs":"TBS", "pin":"123456", "tbsEncoding":"base64"}
5

6
---
7
HTTP 200 OK
8
Content-Type: text/plain; charset=utf-8
9

10
{"func":"sign","last_error":0,"ret_code":1986002946,
11
"version":"2.5.5","message":"Base64解碼錯誤"}

找不到讀卡機

1
POST http://127.0.0.1:61161/sign
2
Content-Type: text/plain
3

4
tbsPackage={"tbs":"TBS", "pin":"123456", "slotDescription":"Test"}
5

6
---
7
HTTP 200 OK
8
Content-Type: text/plain; charset=utf-8
9

10
{"func":"sign","last_error":0,"ret_code":1979711494,
11
"version":"2.5.5","message":"未插入IC卡"}

不支援的 Hash 演算法，如：SHA512–224、SHA512–256、SHAKE128、SHAKE256、Whirlpool、SM3

1
POST http://127.0.0.1:61161/sign
2
Content-Type: text/plain
3

4
tbsPackage={"tbs":"TBS", "pin":"123456", "signatureType": "PKCS1",
5
"hashAlgorithm":"SHAKE128"}
6
---
7
HTTP 200 OK
8
Content-Type: text/plain; charset=utf-8
9

10
{"cardSN":"XXX","func":"sign","last_error":0,"ret_code":1982857220,
11
"version":"2.5.5","message":"簽章執行錯誤"}

結語#

透過 HiPKI Local Server 的 sign API，就可以做 PKCS#1 、PKCS#7 的數位簽章，可用於文件簽章或是身份驗證等功能。
