試玩GKE的GCS FUSE CSI - 周詳程式筆記

昨天(2023/05/04)看到ithome文章講到「Google發布雲端儲存FUSE CSI驅動程式，簡化GKE機器學習工作負載資料存取」，內心大喜，這不就是我上個月問Google顧問什麼時候會release的功能，上個月還在unstable，沒想到這麼快就可以用了。

GCS FUSE#

GCS FUSE CSI可以讓我們使用gcsfuse的衍生功能，兩者都是開源專案，可以將Google Cloud Stroage掛在到Kubernetes Container內的路徑，把它當作一般的檔案系統使用。

過去我們要在GKE使用GCS的時候有兩個做法，第一個方法是程式開發的時候就按造標準的S3 API與GCS溝通；第二個方法是將GCS透過FUSE掛載成volume，把他當檔案系統操作。我們如果把舊有的專案移到GKE，不修改程式的話，第二個方法比較簡單，但就會衍生出一些問題。

首先，過去我們需要先將gcsfuse這支程式包進去container image，在entrypoint啟動的時候，將gcsfuse掛載起來。再來，如果要在container內使用fuse需要開啟privileged，詳見本Github Issue。

GKE有兩個版本，分別為自動調度Node的Autopilot與傳統固定Node的Standard，慘的是，Autopilot不支援設定privileged，所以在過去是沒辦法在Autopilot使用GCS FUSE。現在我們就可以透過GCS FUSE CSI在Autopilot中使用。

GKE Version#

GCS FUSE CSI支援GKE的Autopilot、Standrad，且版本要1.26以上。目前的穩定版是在1.24、1.25，需要先升級。

安裝說明#

Filestore、PD可以直接透過StroageClass自動建立儲存區，目前是提供CSIDriver，要先自己開GCS Bucket。

整體安裝流程參考官方文件。大致流程說明如下：

先啟用GKE的GcsFuseCsiDriver功能
再來需要建立一個GCP ServiceAccount能夠讀寫GCS，我建議STORAGE_ROLE設定在roles/storage.admin，因為該程式至少會用到storage.buckets.get的權限，權限不足將會失敗。
接著將GCP ServiceAccount的權限bind到K8s ServiceAccount，我們需要記住這個K8s ServiceAccount，後面會用到。
最後開好一個要用的GCS Bucket

安裝完會發現csidriver多一個gcsfuse.csi.storage.gke.io。

範例#

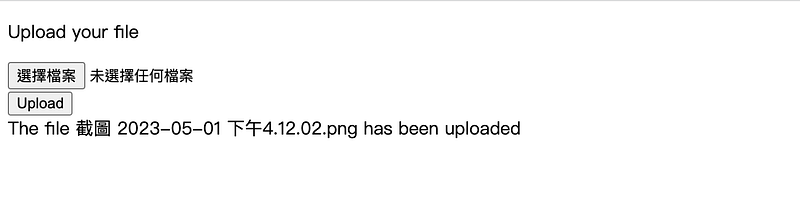

我提供一個範例，這是一個php的網站，首頁是一個上傳檔案的功能，上傳後的檔案會放到/var/www/html/uploads。透過網址/uploads/檔名 可以下載檔案。如下圖所示：

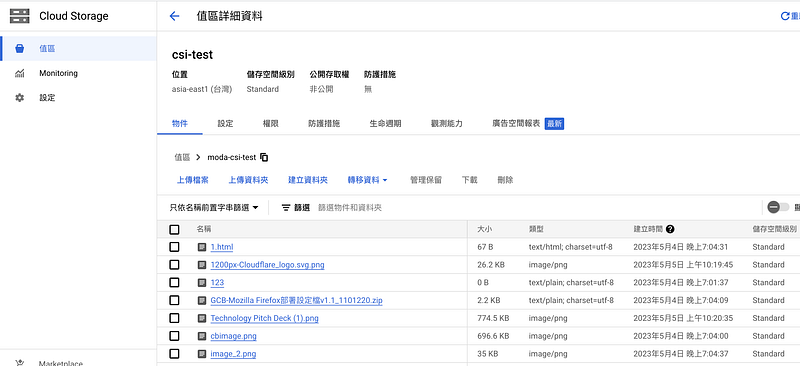

上傳檔案後，就會放到GCS，在GCP可以看到上傳的檔案。

範例的Kubernetes YML如下，adrianlzt/docker-nginx-php-upload是我在Github上找的範例，就借來用一下。

使用GCSFUSE有幾個要注意的設定：

將Pod中metadata需要設定gke-gcsfuse/volumes: “true”
volume設定中設定mountOptions解決寫入權限問題，本範例要給nginx寫入權限，因此將volume權限設定在100:101
serviceAccountName填入上面安裝流程中建立的K8s ServiceAccount，他擁有讀寫GCS的權限

1
apiVersion: apps/v1
2
kind: Deployment
3
metadata:
4
  name: gcs-fuse-csi-example
5
spec:
6
  replicas: 3
7
  selector:
8
    matchLabels:
9
      app: gcs-fuse-csi-example
10
  template:
11
    metadata:
12
      labels:
13
        app: gcs-fuse-csi-example
14
      annotations:
15
        gke-gcsfuse/volumes: "true"
16
    spec:
17
      containers:
18
      - name: nginx
19
        image: adrianlzt/docker-nginx-php-upload
20
        ports:
21
        - containerPort: 80
22
        volumeMounts:
23
        - name: gcs-fuse-csi-example
24
          mountPath: /var/www/html/uploads
25
      serviceAccountName: gcs-fuse-csi
26
      volumes:
27
      - name: gcs-fuse-csi-example
28
        csi:
29
          driver: gcsfuse.csi.storage.gke.io
30
          volumeAttributes:
31
            bucketName: moda-csi-test
32
            mountOptions: "uid=100,gid=101,debug_fuse"
33

34
---
35
apiVersion: v1
36
kind: Service
37
metadata:
38
  name: gcs-fuse-csi-example
39
spec:
40
  type: LoadBalancer
41
  selector:
42
    app: gcs-fuse-csi-example
43
  ports:
44
  - name: http
45
    port: 80
46
    targetPort: 80

也可以透過PV、PVC達到一樣的功能，設定如下

1
apiVersion: v1
2
kind: PersistentVolume
3
metadata:
4
  name: gcs-fuse-csi-pv-test
5
spec:
6
  accessModes:
7
  - ReadWriteMany
8
  capacity:
9
    storage: 5Gi
10
  storageClassName: dummy-storage-class
11
  claimRef:
12
    namespace: default
13
    name: gcs-fuse-csi-pvc-test
14
  mountOptions:
15
    - uid=100
16
    - gid=101
17
    - debug_fuse
18
  csi:
19
    driver: gcsfuse.csi.storage.gke.io
20
    volumeHandle: moda-csi-test
21

22
---
23
apiVersion: v1
24
kind: PersistentVolumeClaim
25
metadata:
26
  name: gcs-fuse-csi-pvc-test
27
spec:
28
  accessModes:
29
  - ReadWriteMany
30
  resources:
31
    requests:
32
      storage: 5Gi
33
  volumeName: gcs-fuse-csi-pv-test
34
  storageClassName: dummy-storage-class
35

36
---
37
apiVersion: apps/v1
38
kind: Deployment
39
metadata:
40
  name: gcs-fuse-csi-use-pvc-example
41
spec:
42
  replicas: 3
43
  selector:
44
    matchLabels:
45
      app: gcs-fuse-csi-example
46
  template:
47
    metadata:
48
      labels:
49
        app: gcs-fuse-csi-example
50
      annotations:
51
        gke-gcsfuse/volumes: "true"
52
    spec:
53
      containers:
54
      - name: nginx
55
        image: adrianlzt/docker-nginx-php-upload
56
        ports:
57
        - containerPort: 80
58
        volumeMounts:
59
        - name: gcs-fuse-csi-example3
60
          mountPath: /var/www/html/uploads
61
      serviceAccountName: gcs-fuse-csi
62
      volumes:
63
      - name: gcs-fuse-csi-example3
64
        persistentVolumeClaim:
65
          claimName: gcs-fuse-csi-pvc-test
66

67
---
68
apiVersion: v1
69
kind: Service
70
metadata:
71
  name: gcs-fuse-csi-use-pvc-example
72
spec:
73
  type: LoadBalancer
74
  selector:
75
    app: gcs-fuse-csi-example
76
  ports:
77
  - name: http
78
    port: 80
79
    targetPort: 80

原理說明#

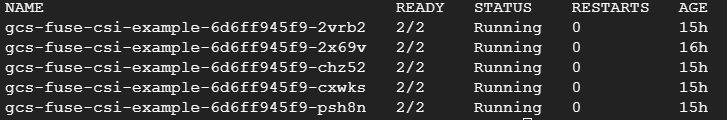

你會發現所有的Pod，都會多一個Container。

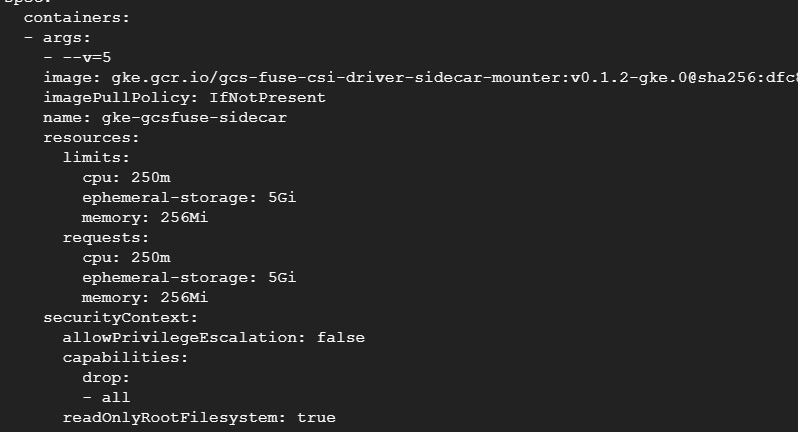

這個Container作為Sidecar，提供GCS FUSE mount用。

結語#

GCS FUSE CSI這功能真的滿讚的，很早以前就期待這功能，因為Filestore太貴、硬碟不支援ReadWriteMany，也解決了原本Autopilot無法使用GCS FUSE的問題，我會試試看一些服務上這功能，有發現什麼問題會再分享
